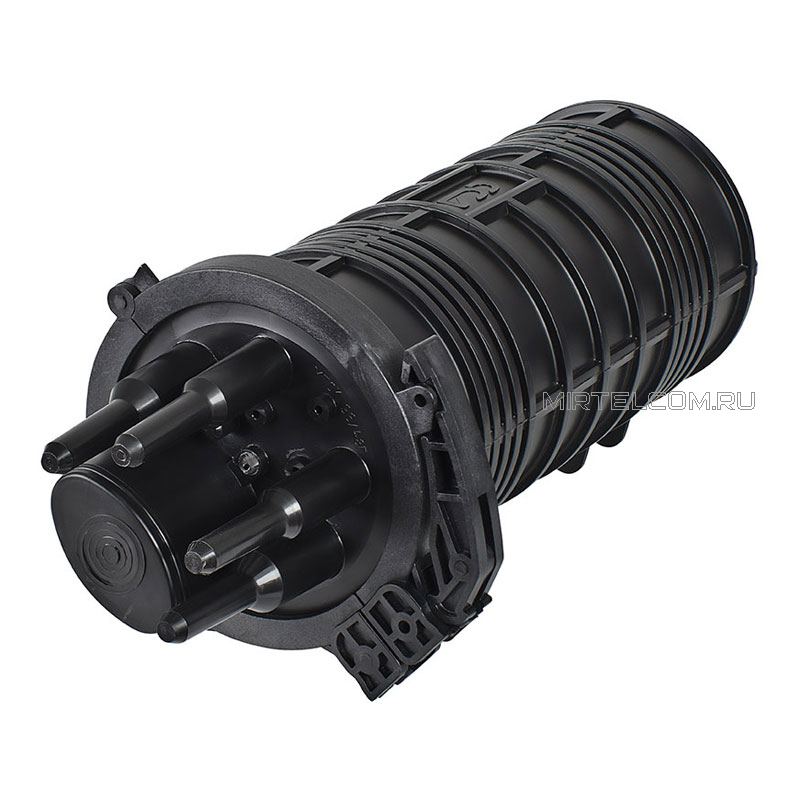

Муфта тупиковая, до 108 волокон, МТОК-Л6/108-1КС3645-К

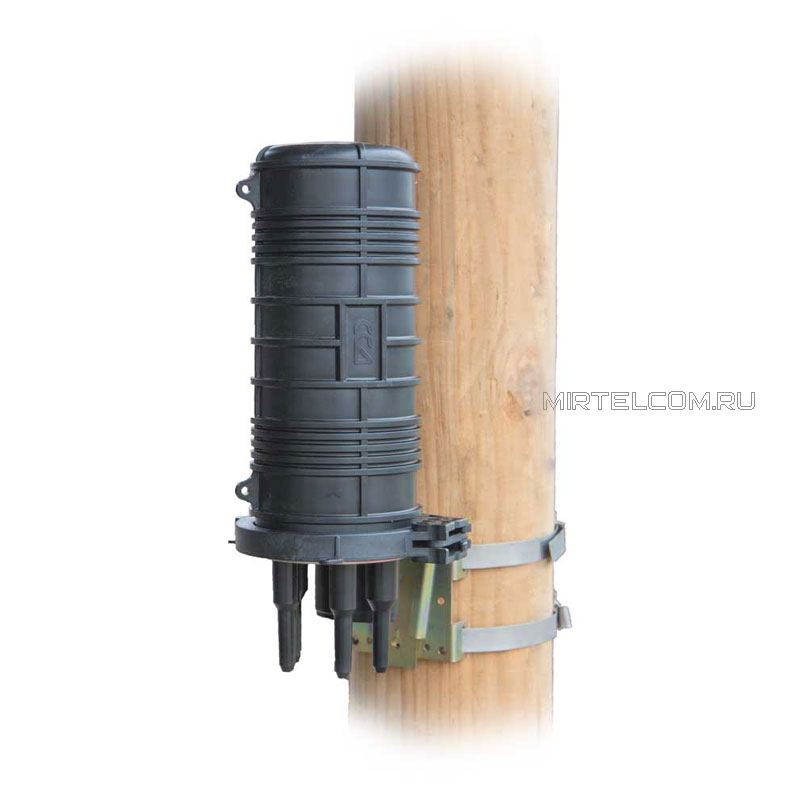

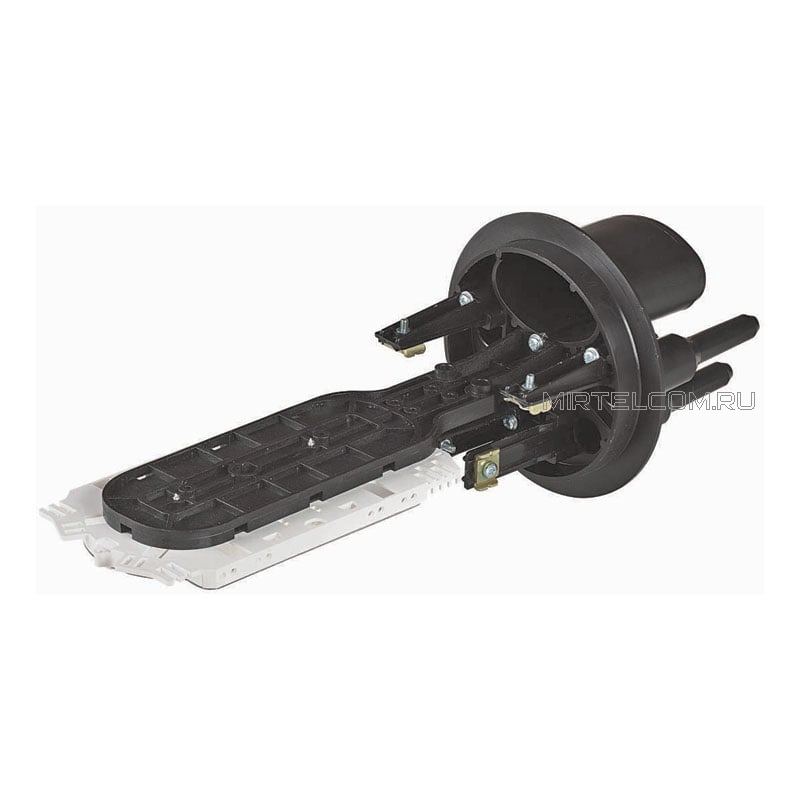

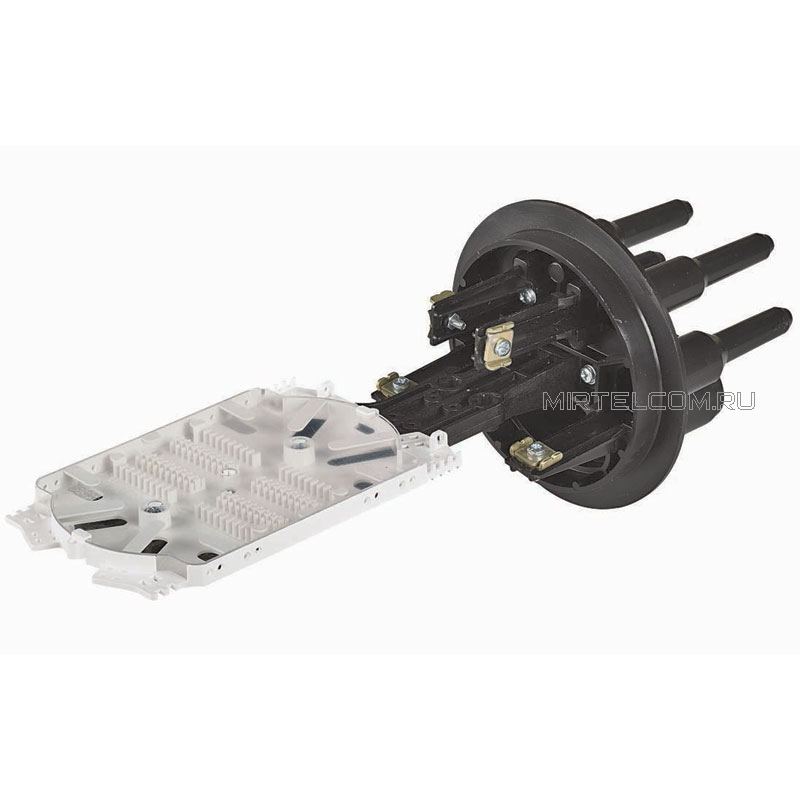

Тупиковая муфта МТОК-Л6 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

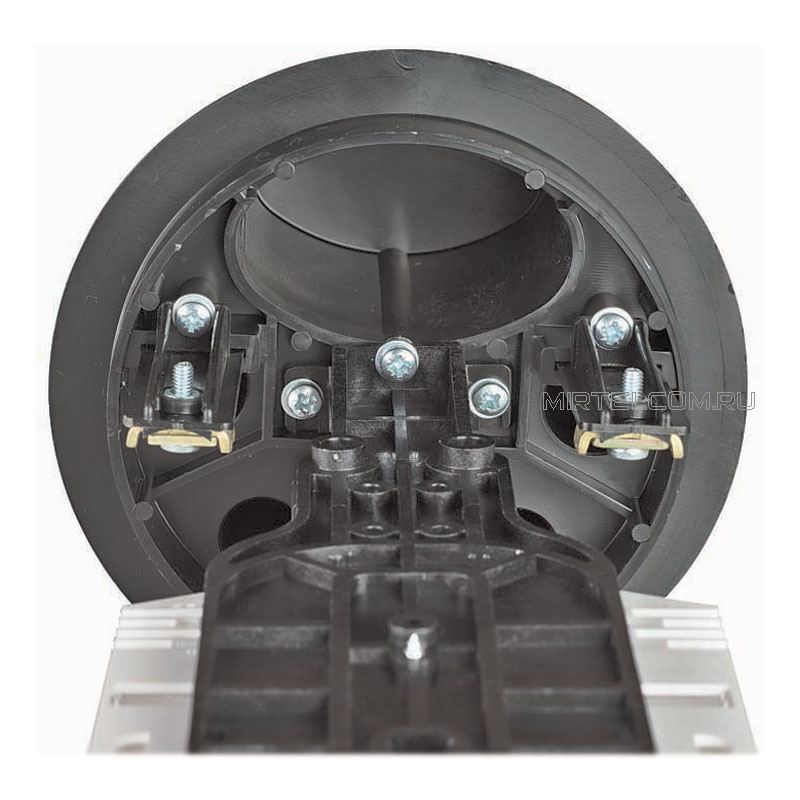

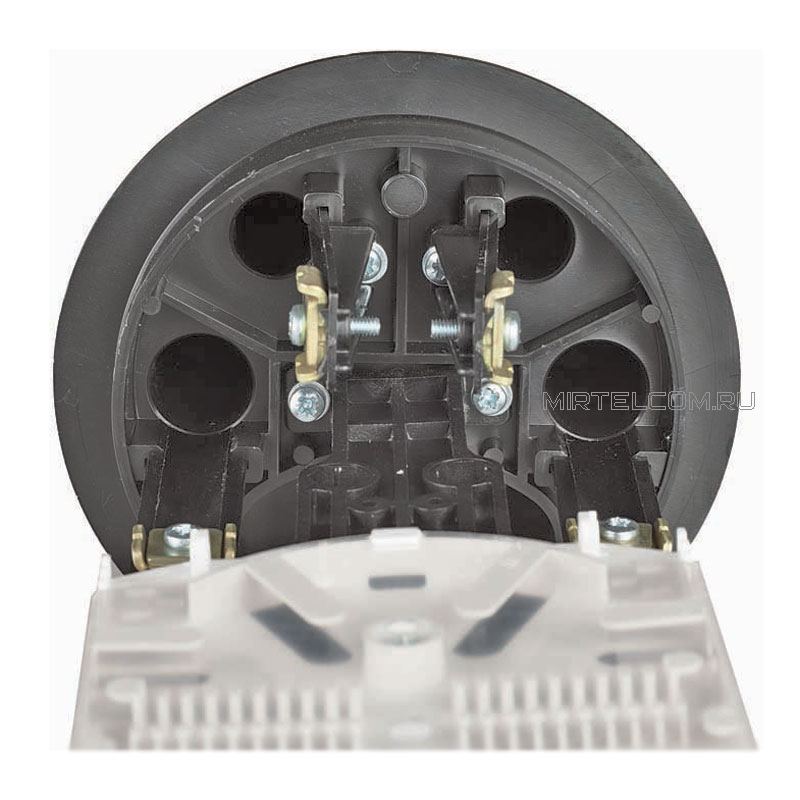

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

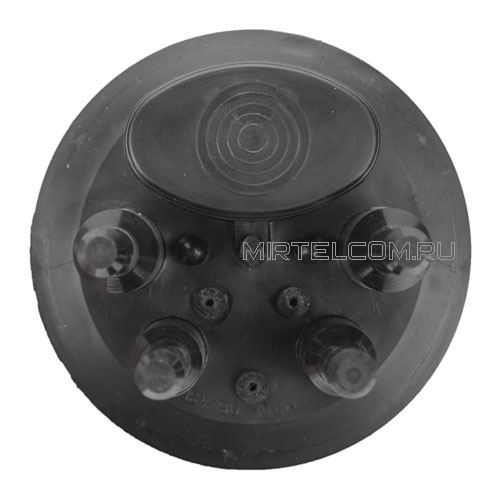

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.

Характеристики:

• Кол-во сварных соединений:
  • без транзитной петли - 108
  • с транзитной петлей - 72
• Тип кассет - КТ-3645
• Макс. кол-во кассет:
  • без транзитной петли - 3
  • с транзитной петлей - 2
• Кол-во вводов:
  • круглый ступенчатый, до 20 мм - 2
  • круглый ступенчатый, до 16 мм - 2
  • овальный, до 25 мм/транзит - 2/1
• Герметизация корпуса - хомут
• Герметизация вводов - ТУТ
• Температура эксплуатации от -60 до +70ºС
• Размер - 416 х 188 мм
• Вес - 1.5 кг

Комплектация:

• Корпус (оголовник,кожух, хомут) - 1 шт
• Кассета КТ-3645 с крышкой - 1 шт
• Гильзы КДЗС 4525 - 20 шт
• Пинцет для укладки КДЗС - 1 шт
• Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт
• Комплект маркеров и стяжек - 1 шт
• Силикагель (пакет) - 1 шт
