Муфта оптическая тупиковая, на 48-96 волокон, МОГ-Т4-1КБ4845 ССД

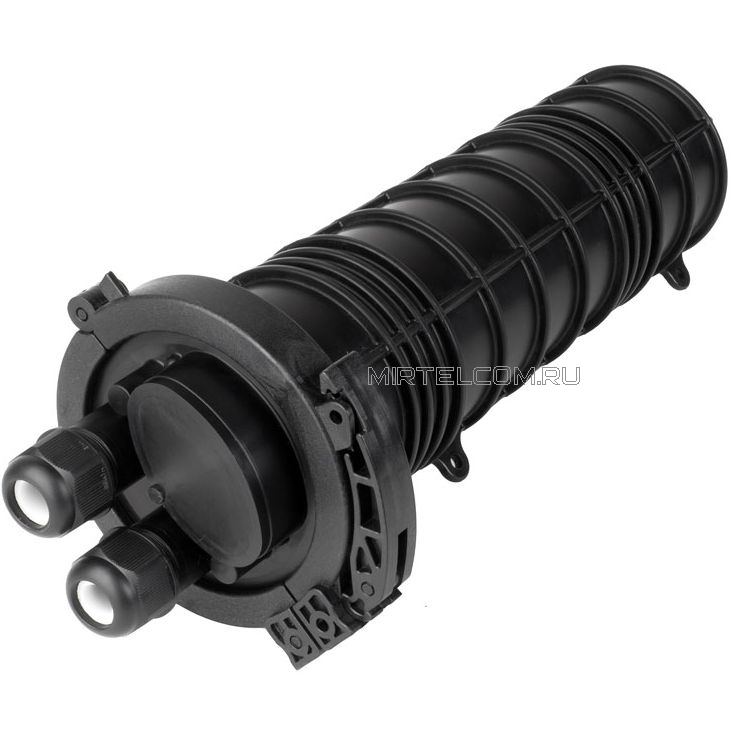

Тупиковая муфта МОГ-Т-4 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

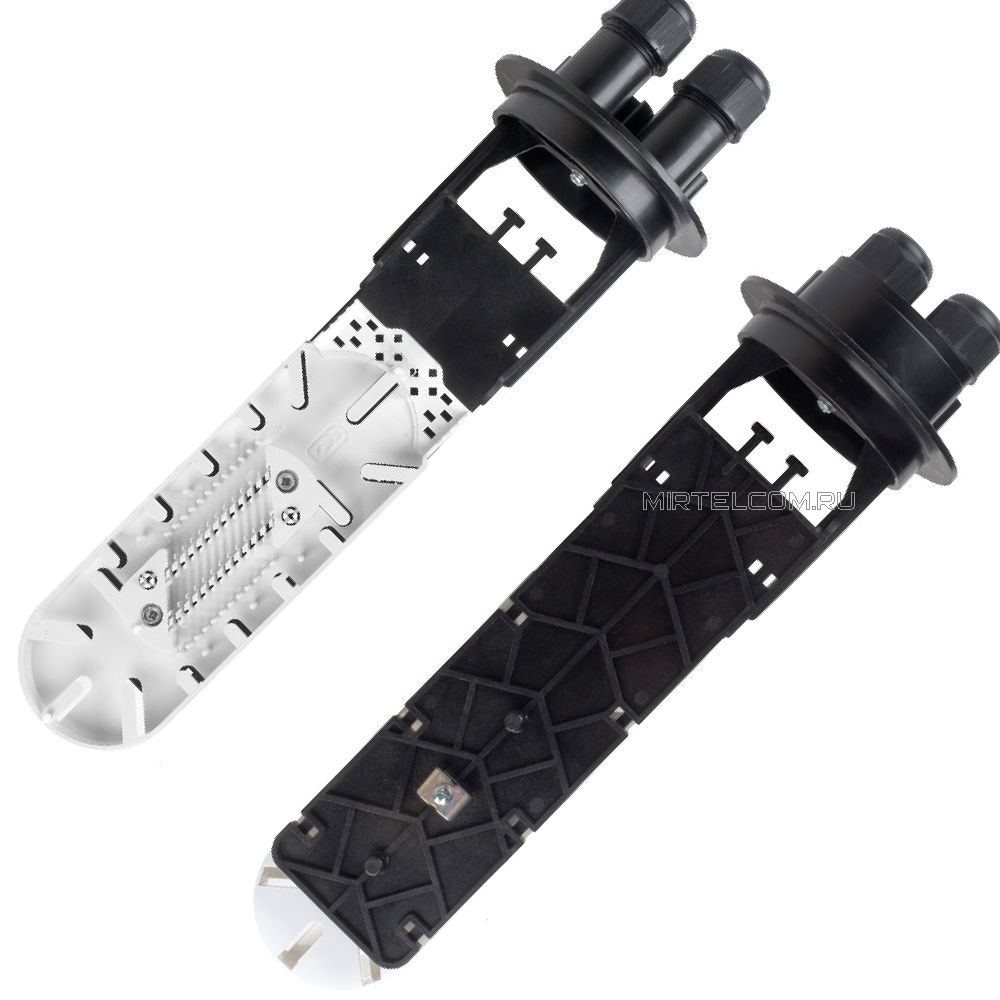

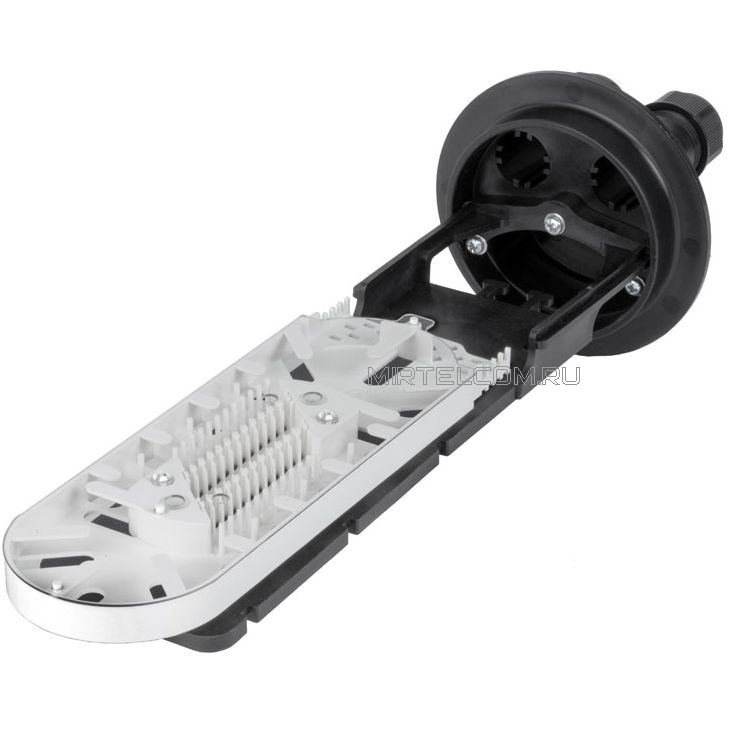

Муфта МОГ-Т-4 имеет такие же габаритные размеры, как и муфта МОГ-Т-3, но отличатся типом оголовника и способом герметизации вводимых кабелей. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различным количеством волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод кабеля, крепление и герметизация осуществляется с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет два круглых патрубка с фитингами и один овальный, герметизация вводимых кабелей осуществляется также механическим способом. Используя специальные комплекты для ввода в овальный патрубок можно ввести как два отдельных кабеля, так и транзитный. Заглушка овального ввода выламывается при помощи молотка.

Муфта МОГ-Т-4 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.

Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута.

Характеристики:

• Кол-во сварных соединений - 96
• Тип кассет - КБ48-4525
• Макс. кол-во кассет - 2шт (в комлпекте 1шт)
• Кол-во вводов:
  • круглый фитинговый 2
  • овальный 1
• Герметизация корпуса - Хомут

• Герметизация вводов - Механическая
• Температура эксплуатации - от -60...+70ºС
• Габаритные размеры - 410х146  мм
• Масса, кг 1,4

Комплектация:

• Корпус (оголовник, кожух, хомут) 1 шт.
• Кассета КБ-4845 с крышкой 1 шт.
• Гильзы КДЗС 4525 20 шт.
• Пинцет для укладки КДЗС 1 шт.
• Кронштейн ЦСЭ 2 шт.
• Вкладыш уплотнительный 4-10 мм для фитинга 2 шт.
• Вкладыш уплотнительный 10-16 мм для фитинга 2 шт.
• Заглушка кабельного ввода 1 шт.
• Силикагель пакет 1 шт.
• Комплект маркеров и стяжек 1 шт.
