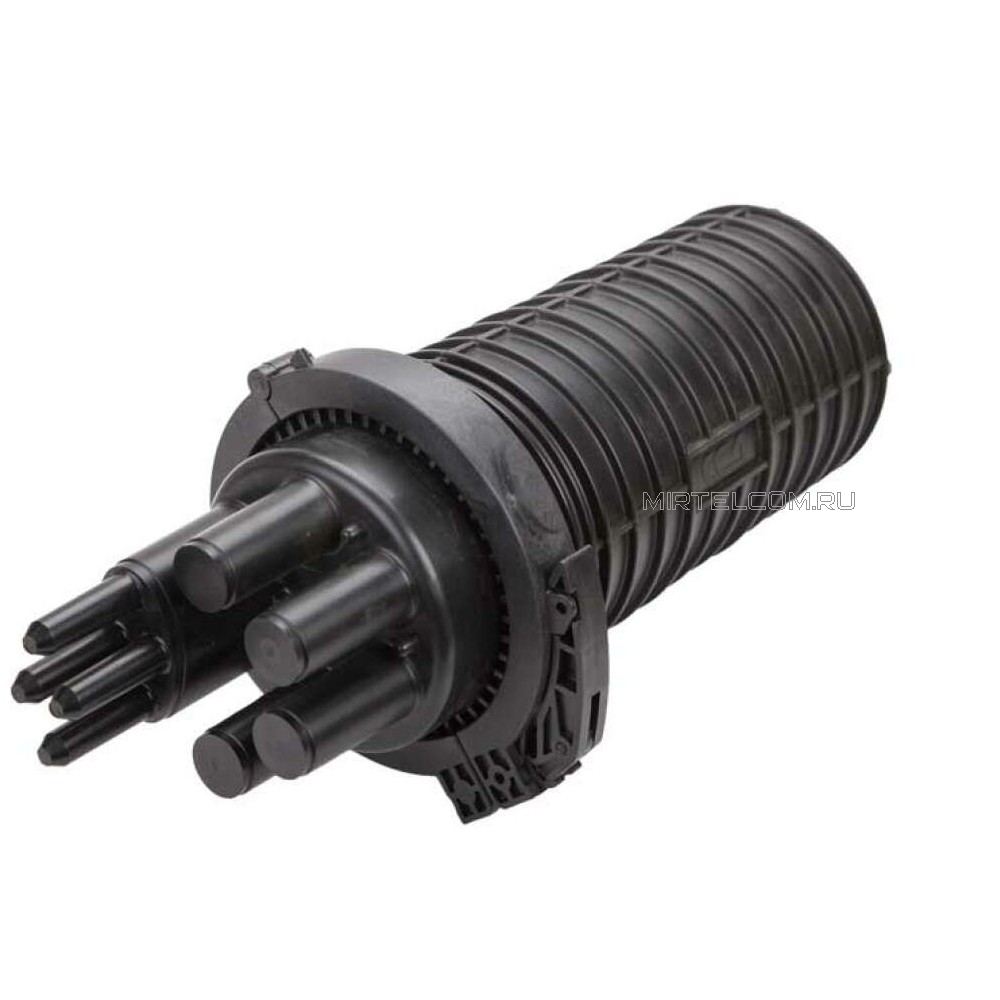

Муфта тупиковая большой емкости, ССД МТОК-В3/288-8КТ3645-К

Тупиковая муфта ССД МТОК-В3/288-8КТ3645-К предназначена для монтажа любого оптического кабеля (ОК) (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев:

1. ввода 4-х тонких кабелей до 10 мм
2. ввода двух кабелей диаметром до 25 мм.

Во втором случае для герметизации необходимо дополнительно приобрести кабельный ввод №6.

Общее число вводимых в муфту кабелей может достигать восьми ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Особенности:

• 4 круглых кабельных ввода диаметром до 10 мм.
• 1 овальный кабельный ввод, который позволяет осуществить ввод 2-х кабелей диаметром до 25 мм.
• Для крепления оптической муфты производитель рекомендует использовать кронштейн.

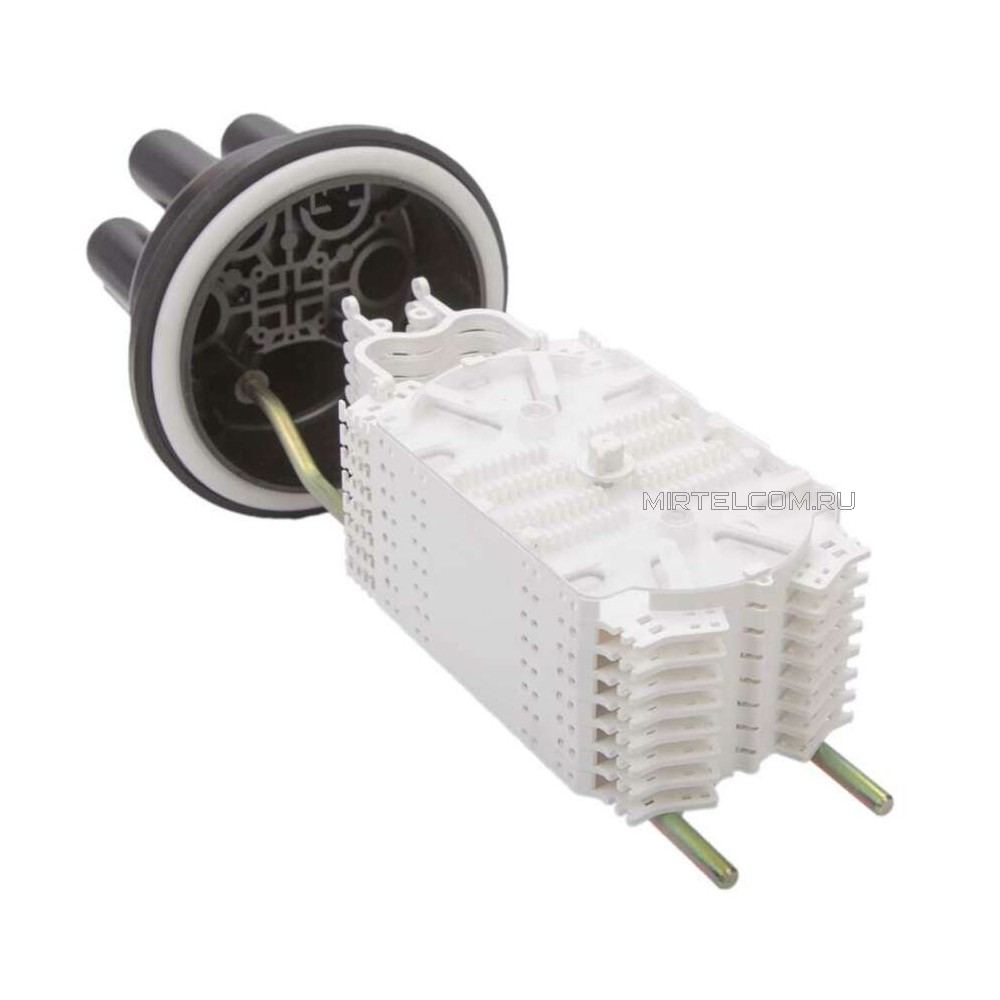

• В оптических муфтах МТОК-В3/288 устанавливаются сплайс-кассеты КТ-3645 8 штук.
• Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок.

Характеристики:

• Тип конструкции - тупиковая
• Тип герметизации - под термоусадку
• Количество соединяемых волокон - 288
• Количество кабельных вводов - 5
• Диаметр кабельных вводов:
  • 4 круглых- Ø10 мм
  • 1 овальный для ввода 2-х кабелей до Ø28 мм (при использовании круглых патрубков 4 круглых ввода до Ø10 мм)
• Количество сплайс-кассет - 6/1 (максимальное/в комплекте)
• Тип используемых сплайс-кассет - КТ-3645
• Степень защиты - IP68
• Температура хранения от -40 до +50°C
• Температура эксплуатации от -60 до +70°C
• Размеры - 507 х Ø227 мм
• Вес - 1,7 кг

Комплектация:

• Корпус - 1 шт.
• Герметизирующая прокладка - 1 шт.
• Сплайс-кассета КТ3645- 8 шт.
• Комплект маркеров и стяжек   - 1 шт.
• пинцет для укладки КДЗС - 1шт.
• гильзы ССД КДЗС 4525 - 300 шт.
• Паспорт - 1шт.
