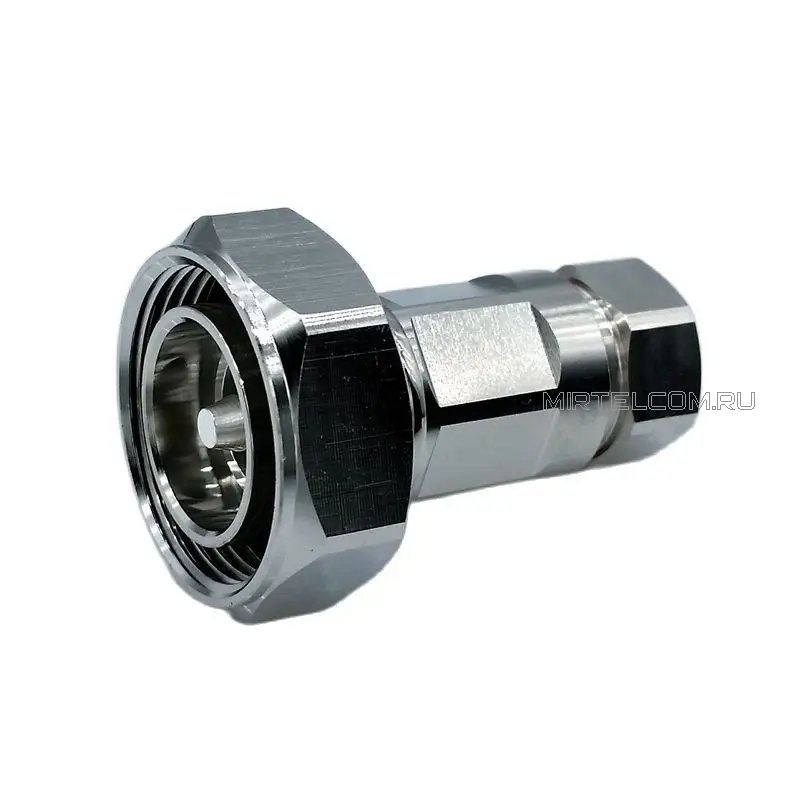

Разъем 7/16 GM-JMP-CON-DIN Male, L29-j533I на кабель 50-9 Superflexible 1/2"

856 ₽
Наличие в Тюмени: 14 / 14 шт
Актуально на 24.05.2024г.
Артикул: 14040137
GM-JMP-CON-DIN 50-9 1/2 Male, L29-j533I

Коаксиальный разъем/вилка серии 7/16 DIN для фидерных кабелей диаметром 1/2". Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.

Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.

Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте ≤1880 МГц составляет -158 dBc. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.

Особенности:

  • Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий.
  • Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68.
  • Рассчитан на кабель 1/2 серии SuperFlex 50-9.

Характеристики:

  • Разъем - 7/16 DIN-male (соответствие стандарту IEC 60169-4)
  • Диаметр кабеля - 1/2"
  • Волновое сопротивление - 50 Ом ±2%
  • Сопротивление изоляции - ≥10000 МОм
  • Сопротивление внутреннего контакта - ≤0.4 мОм
  • Сопротивление внешнего контакта - ≤0.2 мОм
  • Испытательное напряжение (на уровне моря) - 2500В / 50 Гц
  • Рабочее напряжение (на уровне моря) - 1600В / 50 Гц
  • Уровень интермодуляционных искажений третьего порядка (несущие 2x20 Вт, частота ≤1880 МГц) - -158 dBc
  • КСВн (коэффициент стоячей волны по напряжению) - ≤1.1
  • Частотный диапазон - 0–3 ГГц
  • Монтаж на гофру - прижимной
  • Монтаж центрального контакта - цанга
  • Конструктивное исполнение - прямое
  • Диэлектрик - фторопласт
  • Материал корпуса - латунь
  • Центральный проводник - серебряная бронза
  • Защита корпуса - IP68
  • Температура эксплуатации от -40 до +85°С
  • Вес - 140 г
Возможный аналог других производителей:
14040137 L29-JB(1/2)-C12 (DIN-C12) RF COAXIAL CONNECTORS
