Грозозащита Ethernet с заземлением (PoE, RJ-45 GE) УЗИП на DIN рейку, IP20

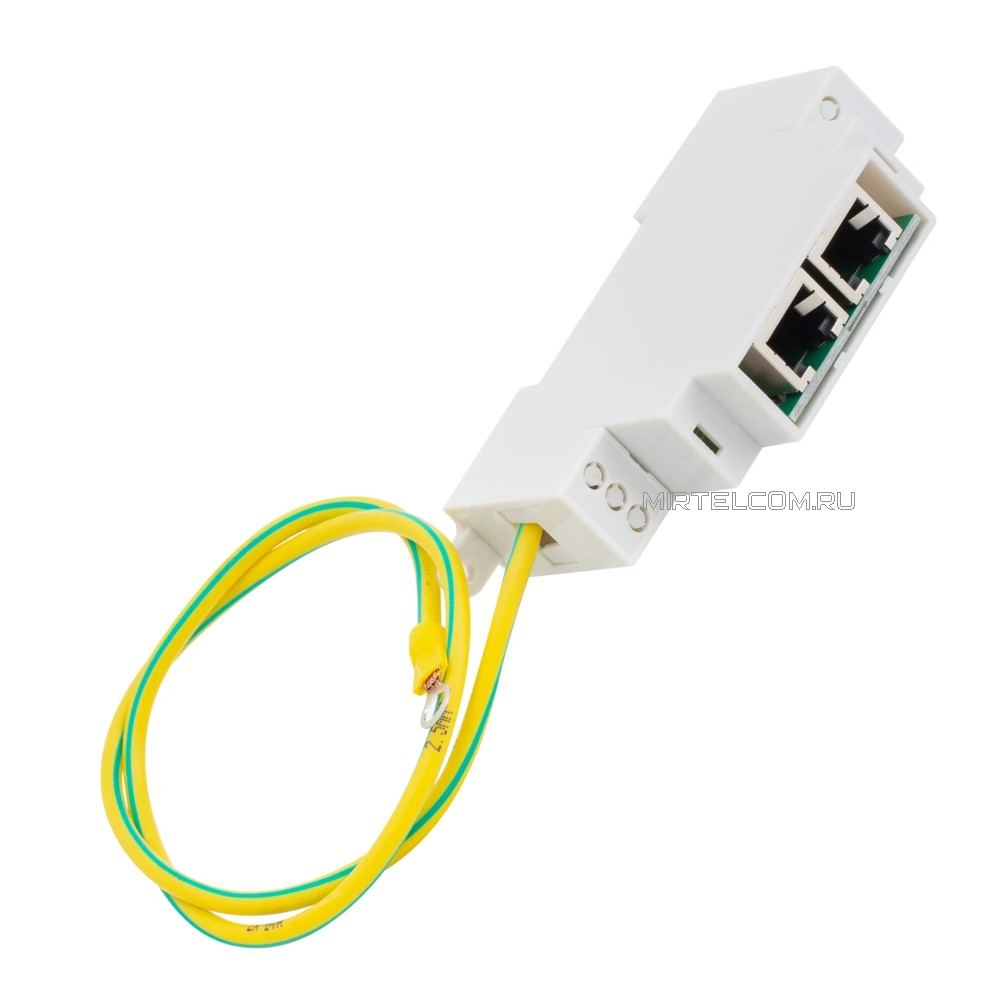

SPNet-BP1010-IP20 Грозозащита Ethernet с заземлением (PoE, RJ-45 GE) УЗИП на DIN рейку, IP20
1 490 ₽
Наличие в Тюмени: 10 / 10 шт
Актуально на 10.07.2025г.
Артикул: SPNet-BP1010-IP20
Устройство защиты от импульсных помех для одного Ethernet порта в корпусе на DIN-рейку. Скорость передачи: 10/100/1000 Мбит/сек. PoE af/at/bt, Passive PoE

Грозозащита витой пары разъем RJ45 предназначена для защиты оборудования от кратковременных импульсов высокого напряжения. Для использования в системах видеонаблюдения, Ethernet, Wi-fi и локальных сетях.

Устройство SPNet-BР1010-IP20 с дифференциальной защитой всех четырех пар UTP–кабеля, для  устройств с поддержкой 10/100/1000Base Ethernet, в том числе с питанием PoE: af/at/bt, Passive PoE.

Исполнение устройства печатная плата в пластиковом корпусе с креплением на DIN рейку с кабелем заземления. В основе грозозащиты стоит модуль SNR-SPNet-BР1000, реализована двух уровневая защита: «линия - земля», «линия - линия». Gigabit Ethernet обеспечивается на длине кабеля 50м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.

Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием.

Характеристики:

  • Тип разъемов - RJ45-RJ45
  • Время срабатывания - < 1нс
  • Номинальный ток разряда - 5КА
  • Защита линии данных - RJ45 FastEthernet
  • Скорость передачи данных - 10/100/1000 Мбит/с
  • Полоса пропускания - 125 МГц
  • Уровень защиты - 58~77V
  • Степень защиты - IP20
  • Вносимое затухание - 5 дБ
  • Возвратные потери - 5 дБ
  • Максимально длительное рабочее напряжение Uc, VDC (Линия — линия) -  2,8В
  • Уровень напряжения защиты, Up (Линия - PE) - 470В
  • Возврат в исходное состояние после импульса - 400нс
  • Устойчивость к переменному току, (Линия – PE) - 5А
  • Номинальный разрядный ток (Линия — линия) - 30А
  • Номинальный разрядный ток (Линия — PE) -  5кА
  • Импульсный разрядный ток (Линия — PE) - 1кА
  • Суммарный разрядный ток - 5кА
  • Время срабатывания (Линия — линия) - 1 нс
  • Время срабатывания (Линия — PE) - 600 нс
  • Режим повреждения:
    • Режим 1 (защита от помехи «Линия — PE»)
    • Режим 2 (защита от помехи «Линия — линия»)
  • Емкость (Линия - Линия) - 13пФ
  • Емкость (Линия - PE) - 4пФ
  • Потери при вводе - 3 дБ
  • Перекрёстная наводка на передающем конце - 35 дБ
  • Возвратные потери 5 дБ
  • Вносимые потери - 5 дБ
  • Температура эксплуатации - от -40ºС  до +60ºС
  • Габаритные размеры устройства - 40х60х18 мм
  • Длина кабеля заземления - 0,5 м
  • Сечение кабеля заземления - 2,5 мм
  • Диаметр наконечника на кабеле заземления - 5,2 мм (болт М5)
  • Вес - 0,125 кг
Возможный аналог других производителей:
Nag-APC-POE-DIN
